Par post-crâne on désigne l'ensemble du squelette à partir de la première vertèbre cervicale (atlas). Les os longs des membres offrent l'unique possibilité d' évaluation de la taille du sujet étudié : élément fondamental autant en anthropologie historique que judiciaire.
Comme pour le crâne, l'étude descriptive fondamentale, précède le calcul des indices qui, complément indispensable, fournit des données chiffrées plus objectives. Pour permettre des comparaisons ultérieures, il est bon, dès le début des travaux, de faire l'inventaire des os présents, en se basant sur la méthodologie proposés par Richard Steckel et collaborateurs [The global history of health project ( http://global.sbs.ohio-state.edu )] : selon ces auteurs, pour tous les os longs et pour les deux côtés, on distinguera la diaphyse et les surfaces articulaires proximale et distale, en utilisant une échelle de préservation, allant de 0 = segment absent à 4 = segment présent à 75% [ Data Collection Codebook (2005, pdf)].
On fera également l'inventaire d' éventuels traumas guéris ou non (coups d'armes tranchantes, amputation, cals après fractures, pseudarthrose, réactions osseuses après traumatisme) et des lésions pathologiques observables : ostéopériostite, maladie dégénérative des vertèbres et des articulations, réactions osseuses à une infection spécifique (tuberculose, lèpre,syphilis), tumeurs osseuses, lésions kystiques, etc.
La pathologie osseuse n'étant pas abordée dans ce précis nous renvoyons le lecteur internaute intéressé à la page paléopathologie du site ainsi qu'à l' iconothèque paléoapathologique .
Le crâne ayant déjà été étudié, on commencera l'étude anatomomorphométrique du post-crâne par le rachis : à retenir l'importance du diamètre transverse maximum de l'atlas pour la détermination du sexe . Pour le sacrum, on déduit de l' indice de largeur, que l'os est étroit, moyen ou large , ainsi que sa basalité : un sacrum est dit homobasal lorsque la face supérieure de la première vertèbre sacrée se trouve au niveau des ailerons sacrés, hypobasal lorsque la face supérieure est au-dessus-des ailerons et hyperbasal : lorsque la face supérieure est en-dessous des ailerons. L'homobasalité serait propre aux femmes et aux négroïdes, l'hyperbasalité aux hommes et aux leucodermes [Cf .Phénotypologie] .
Sont à observer éventuellement : la sacralisation (synostose de la cinquième vertèbre lombaire avec le sacrum), la lombalisation (la première vertèbre sacrée détachée) et éventuellement les cas de spina bifida.
L' indice antéro-postérieur des vertèbres donne une idée concernant la lordose et la cyphose, facteur important dans les cas de lésions de la colonne vertébrale. L' indice de robustesse de la clavicule informe sur la gracilité de l'os ou sa robustesse; l' indice claviculo-huméral sur la longueur relative et l' indice de largeur acromiale sur l'aspect de cette extrémité (large, moyenne ou étroite).
Les chiffres relatifs à la scapula (omoplate) apprennent si cet os est bas ou haut; on précise ensuite la forme de la cavité glénoïde (ovoïde ou piriforme) et celle du bord supérieur.
L' indice diaphysaire de l'humérus indique que l'os est aplati ou non. Une perforation olécrânienne (caractère discret) est à distinguer d'éventuelles perforations post mortem ! Suivant l' indice radio- huméral , le radius sera relativement court, moyen ou long par rapport à l'humérus. Dans le projet d'étude mondiale de la santé, dirigé par The Ohio State University ( http://global.sbs.ohio-state.edu ), 3 paramètres huméraux sont retenus, pour appréhender la robusticité de l'os : la longueur maximum [ 1] et les deux diamètres diaphysaires au milieu [ 5 et 6].
La platôlénie indique que l'ulna (cubitus) est aplati ou arrondi. Les indices et les mesures du bassin ont leur importance pour la détermination du sexe ; la description de la facette symphysaire, pour celui de l'âge. Suivant l' indice du détroit supérieur du bassin, celui-ci sera large ou bas.
Le fémur possède un pilastre dont le développement est exprimé par l' indice diaphysaire au milieu ( pilastre nul, faible, moyen ou fort). L'influence géographique paraît ici jouer un rôle important : des valeurs fortes de pilastres sont relevées parmi les populations habitant des contrées accidentées. L' indice diaphysaire sous-trochantérien [= indice de platymérie] traduit l'aplatissement éventuel de l'extrémité supérieure du fémur et peut survenir aussi bien dans le plan sagittal que transversal. Dans le projet d'étude mondiale de la santé, dirigé par The Ohio State University, 4 paramètres fémoraux sont retenus, pour appréhender la robusticité de l'os : la longueur maximum [1], les deux diamètres diaphysaires au milieu [6 et 7] et le diamètre maximum de la tête [18].
La patella (rotule) comparée au fémur est étroite, moyenne ou large ( indice de largeur) et permet également de déterminer si l'os est bas, moyen ou haut par rapport au membre inférieur( indice de hauteur).
L'aspect de la diaphyse (plus ou moins aplatie, en passant par tous les stades intermédiaires)du tibia sera exprimé par l'indice cnémique. La présence d'une facette surnuméraire (caractère discret) révèle (?) la permanence d'une position accroupie. Ces facettes peuvent se rencontrer aussi sur le talus (astragale).
S'il s'agit d'une étude d'un cimetière pour lequel il existe déjà des publications anthropologiques, ou bien d'autres cimetières de la même période chronologique ou culturelle, il sera toujours intéressant d'insérer des tableaux de comparaison, afin d'attirer l'attention sur certaines caractéristiques concordantes ou différentes : tout ceci étant précisé par une étude statistique. Le travail sera complété par des figures, dessins ou photographies - éventuellement des radiographies - qui illustreront bien les différents aspects de cette recherche.
3.2 - Anthropobiologie descriptive et métrique
'
Angle de torsion [ Fémur 28]
Angle collo-diaphysaire (= angle d'inclinaison) [ Fémur 29]
Angle condylo-diaphysaire (= angle de divergence)[Fémur 30]
Angle d'inclinaison du col (= angle capito-diaphysaire)[Humérus 17]

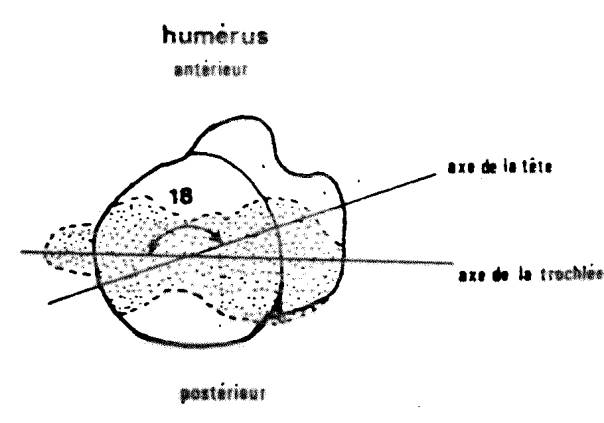

Angle de déclinaison (= angle de torsion)[Humérus 18]
Angle collo-diaphysaire [Radius 7]
Angle axillo-spinal [Scapula 16]

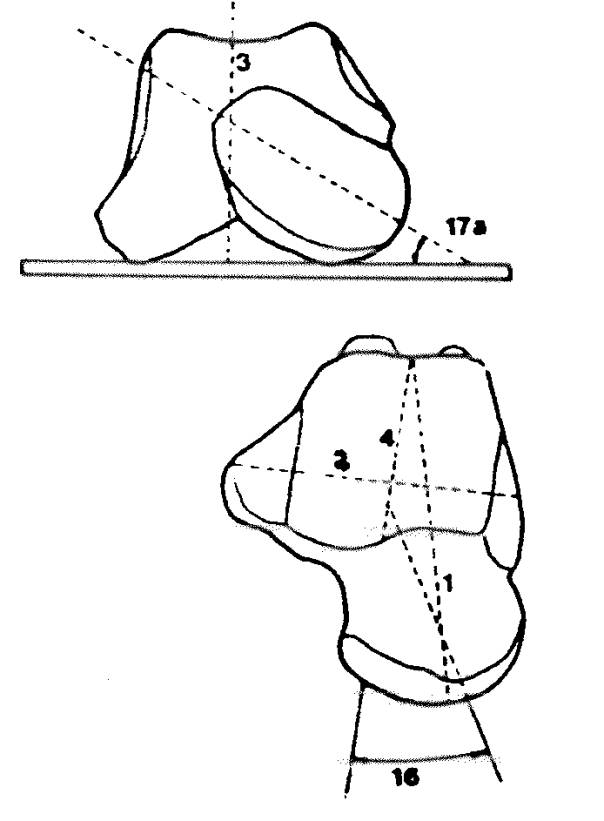

Angle de déclinaison du col [ Talus 16]
Angle de torsion de la tête [ Talus 17a]
Angle de rétroversion [Tibia 12]
Angle d'inclinaison [Tibia 13]
Angle bi-axial [Tibia 13'] = Angle de divergence [Tibia OL']
Angle de torsion [Tibia 14]

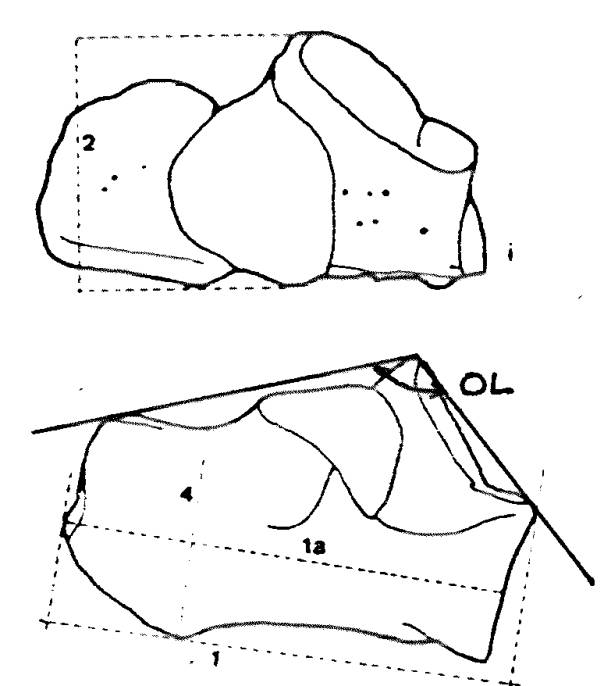

Angle de Boehler [Calcaneum OL]
Circonférence [cf également périmètre]
Circonférence au milieu [Fémur 8]
Circonférence de la diaphyse [Fibula 4]
Circonférence minimum 1 [Radius 3]
Circonférence minimum 2 [Radius OL]
Circonférence de la diaphyse [Tibia 10]
Circonférence minimum de la diaphyse [Tibia 10b]
Circonférence minimum [Ulna 3]
Diamètre antéro-postérieur maximum [Atlas OL 1]
Diamètre transverse maximum [Atlas OL2]
Diam AP maxi du trou vertébral [Atlas M1]
Diam transv maxi du trou vertébral [Atlas M2]
Diamètre antéro-postérieur maximum [ Axis M1]
Diamètre transverse maximum [Axis M2]
Diam AP maxi du trou vertébral [Axis M3]
Diam transv maxi du trou vertébral [Axis M4]

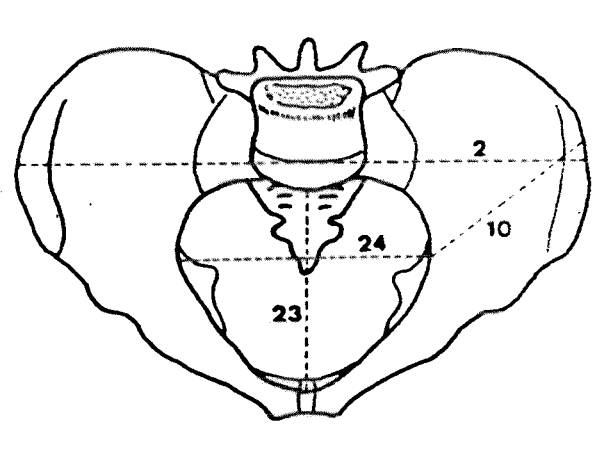

Diamètre sagittal [Bassin 23 ]
Diamètre transverse du détroit supérieur [Bassin 24 ]
Diamètre diaphysaire AP au milieu [Fémur 6]
Diamètre diaphysaire transversal au milieu [Fémur 7]
Diamètre transv. sous-trochantérien [Fémur 9]
Diamètre AP sous-trochantérien [Fémur 10]
Diamètre vertical de la tête fémorale [ Fémur 18]
Diamètre sagittal de la tête fémorale [Fémur 19]
Diamètre maximum au milieu [Humérus 5]
Diamètre minimum au milieu [Humérus 6]
Diamètre diaphysaire transversal maximum [Radius 4]
Diamètre diaphysaire transversal minimum [Radius 5 ]
Diamètre maximum de la diaphyse au milieu (= diamètre AP1) [Tibia 8]
Diamètre maximum de la diaphyse ( = diamètre AP2 )[ Tibia 8a]
Diamètre transversal de la diaphyse au milieu (= diamètre transversal 1) [Tibia 9]
Diamètre transversal de la diaphyse (= diamètre transversal 2 )[ Tibia 9a]
Diamètre diaphysaire transversal [Ulna 12]
Diamètre transversal supérieur [Ulna 13]
Diamètre antéro-postérieur supérieur [Ulna 14]
Hauteur antérieure du corps vertébral [Autres vertèbres 1]
Hauteur postérieure du corps vertébral [Autres vertèbres 2]
Hauteur antérieure [Axis 1a]

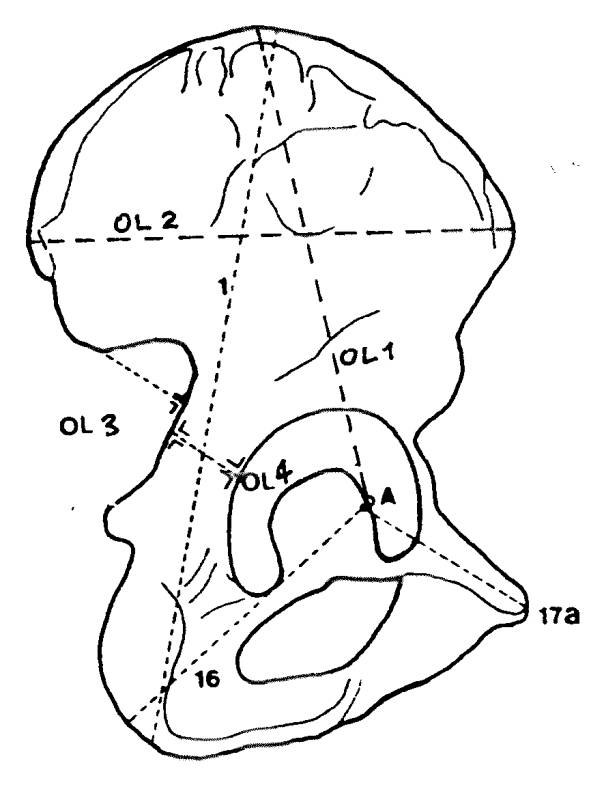

Hauteur de l'os coxal [Bassin 1]
Hauteur de l'aile iliaque 1 [Bassin 10]
Hauteur de l'aile iliaque 2 [Bassin OL1]
Hauteur de la grande échancrure sciatique [Bassin NOV / Bassin OL3]
Hauteur [Calcaneum 4]

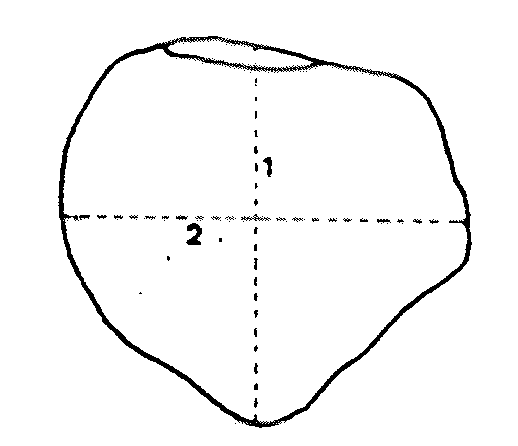

Hauteur maximum [Patella 1]
Hauteur longitudinale sacrée1 (= longueur verticale sacrée 1 = arc vertical sacré) [Sacrum 1]
Hauteur longitudinale sacrée 2 (= longueur verticale sacrée 2 = corde verticale sacrée) [Sacrum 2]
Hauteur longitudinale sacrée 3 (= longueur verticale sacrée 3) [Sacrum 7]
Hauteur scapulaire [Scapula 1]
Hauteur de la cavité glénoïde [Scapula 12]
Hauteur [Talus 3]
Largeur maximum de la dent [Axis VV]
Largeur du bassin [Bassin 2]
Largeur de l'aile iliaque [Bassin OL2]
Largeur cotylo-sciatique [Bassin OL4]
Largeur au milieu [Calcaneum 2]
Largeur acromiale [Clavicule OL]
Largeur de l'épiphyse distale (= largeur épicondylaire) [ Fémur 21]
Largeur maximum [Patella 2]
Largeur transverse sacrée supérieure [Sacrum 5]
Largeur transverse sacrée 1 (= arc transverse sacré )[Sacrum 8]
Largeur transverse sacrée 2 (= corde transverse sacrée) [Sacrum 9]
Largeur transverse sacrée inférieure [Sacrum 10]
Largeur scapulaire [Scapula 2]
Largeur de la cavité glénoïde [Scapula 13]
Largeur maximum du corps [Sternum 5]
Largeur [Talus 2]
Longueur de l'ischion 1 [Bassin 16]

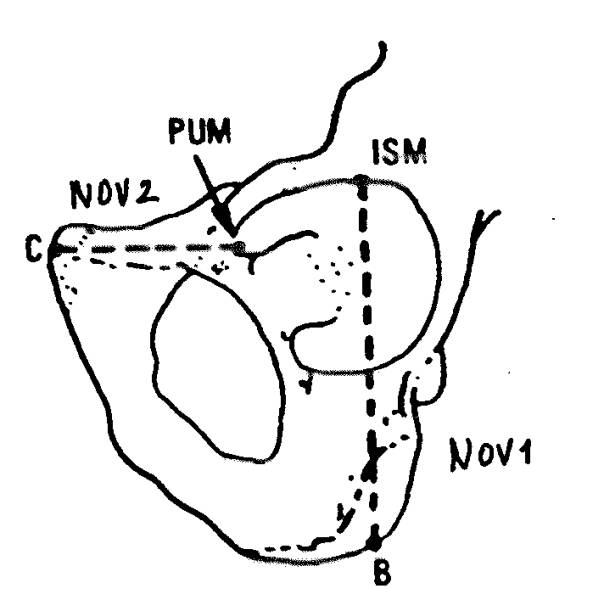

Longueur de l'ischion 2 [Bassin NOV1 ]
Longueur du pubis 1 [Bassin 17a]
Longueur du pubis 2 [Bassin NOV2 ]
Longueur maximum 1 [Calcaneum 1]
Longueur maximum 2 [Calcaneum 1a]
Longeur maximum [Clavicule 1]

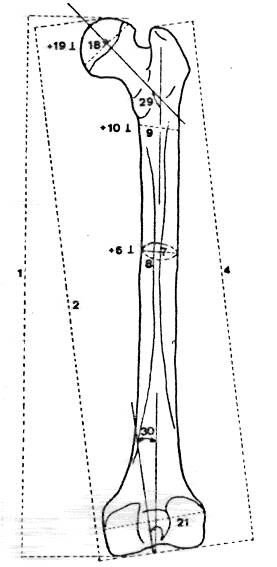

Longueur maximum [Fémur 1]
Longueur en position [Fémur 2]
Longueur au trochanter [ Fémur 4]
Longueur totale [Fibula 1]

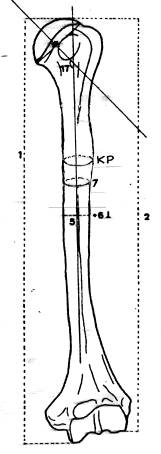

Longueur maximum [ Humérus 1]
Longueur physiologique [Humérus 2]
Longueur maximum [Radius 1]
Longueur physiologique [Radius 2]
Longueur de l'épine [Scapula 7]
Longueur [Sternum 1]
Longueur [ Talus 1]
Longueur totale [Tibia 1]
= Longueur condylo-malléolaire externe [Tibia G]
= Longueur maximum [Tibia OL]
Longueur maximum (= longueur spino-malléolaire) [Tibia 1a]
Longueur du tibia ( = longueur condylo-malléolaire interne) [Tibia 1b]
Longueur condylo-talaire [Tibia 2]

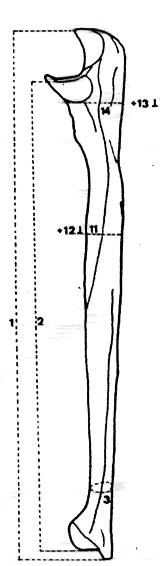

Longeur maximum [Ulna 1]
Longueur physiologique [Ulna 2]
Périmètre [cf également circonférence]
Périmètre minimum de la diaphyse [Humérus 7]
Périmètre deltoïdien [Humérus KP]
Profondeur de la cavité glénoïde [Scapula 14]
3.2.2 - Recherche des paramètres d'un os précis :
Paramètres Atlas
Diamètre antéro-postérieur maximum
Diam AP maxi du trou vertébral
Diam transv maxi du trou vertébral
Paramètres Autres vertèbres
Hauteur antérieure du corps vertébral
Hauteur postérieure du corps vertébral
Paramètres Axis
Diamètre antéro-postérieur maximum
Diam transv maxi du trou vertébral
Paramètres Bassin
Hauteur de la grande échancrure sciatique
Diamètre transverse du détroit supérieur
Paramètres Calcaneum
Paramètres Clavicule
Paramètres Fémur
Diamètre diaphysaire AP au milieu
Diamètre diaphysaire transversal au milieu
Diamètre transv. sous-trochantérien
Diamètre AP sous-trochantérien
Diamètre vertical de la tête fémorale
Diamètre sagittal de la tête fémorale
Largeur de l'épiphyse distale (= largeur épicondylaire)
Angle collo-diaphysaire (= angle d'inclinaison)
Angle condylo-diaphysaire (= angle de divergence)
Paramètres Fibula
Paramètres Humérus
Périmètre minimum de la diaphyse
Angle d'inclinaison du col (= angle capito-diaphysaire)
Angle de déclinaison (= angle de torsion)
Paramètres Patella
Paramètres Radius
Diamètre diaphysaire transversal maximum
Diamètre diaphysaire transversal minimum
Paramètres Sacrum
Hauteur longitudinale sacrée1 (= longueur verticale sacrée 1 = arc vertical sacré)
Hauteur longitudinale sacrée 2 (= longueur verticale sacrée 2 = corde verticale sacrée)
Largeur transverse sacrée supérieure
Profondeur (= flèche) maximum de la concavite
Hauteur longitudinale sacrée 3 (= longueur verticale sacrée 3)
Largeur transverse sacrée 1 (= arc transverse sacré )
Largeur transverse sacrée 2 (= corde transverse sacrée)
Largeur transverse sacrée inférieure
Paramètres Scapula
Profondeur de la cavité glénoïde
Paramètres Sternum
Paramètres Talus
Paramètres Tibia
= Longueur condylo-malléolaire externe
= Longueur maximum
Longueur maximum (= longueur spino-malléolaire)
Longueur du tibia (= longueur condylo-malléolaire interne)
Diamètre maximum de la diaphyse au milieu (= diamètre AP1)
Diamètre maximum de la diaphyse ( = diamètre AP2 )
Diamètre transversal de la diaphyse au milieu (= diamètre transversal 1)
Diamètre transversal de la diaphyse (= diamètre transversal 2 )
Circonférence minimum de la diaphyse
= Angle de divergence
Paramètres Ulna
Diamètre diaphysaire transversal
Diamètre transversal supérieur
Diamètre antéro-postérieur supérieur
|
Paramètres [liste ordre anatomique] |
Technique de mesure |
Instrument |
|
|
Diamètre antéro-postérieur max ( fig.1) |
A mesurer au niveau de la ligne médiane |
||
|
Diamètre transverse maximum ( fig.1) |
Perpendiculaire à OL 1 [mesure utilisée dans la détermination du sexe] |
||
|
Diam AP max foramen vertebrae ( fig.1) |
A mesurer au niveau de la ligne médiane |
||
|
Diam transv max foramen vertebrae ( fig.1) |
Perpendiculaire à M1 |
||
|
Hauteur antérieure ( fig.1) |
Distance rectiligne entre le point supérieur de la dens et le point d'intersection de la ligne médiane avec le bord inférieur du corps vertebral |
||
|
Largeur maximum de la dens ( fig.1) |
|||
|
Diamètre antéro-postérieur max (fig.1) |
A mesurer au niveau de la ligne médiane |
||
|
Diamètre transverse maximum ( fig.1) |
Perpendiculaire à M1 [ mesure utilisée dans la détermination du sexe] |
||
|
Diam AP maxi foramen vertebrae |
A mesurer au niveau de la ligne médiane |
||
|
Diam transv maxi foramen vertebrae |
Perpendiculaire à M3 |
||
|
Hauteur ant du corps vertébral ( fig.2) |
Distance rectiligne au niveau de la ligne médiane antérieure, entre les bords supérieur et inférieur |
||
|
Hauteur post du corps vertébral ( fig.2) |
idem 1 mais au niveau de la ligne médiane postérieure. |
||
|
Hauteur longitudinale sacrée1(longueur verticale sacrée 1) = arc vertical sacré (fig.3)
|
Distance prise au niveau de la ligne médiane, entre le bord antérieur de la base (basis ossis sacri = anciennement promonturium) et le point correspondant de 1'apex ossis sacri, le long de la cavité en passant sur les lineae transversae |
||
|
Hauteur longitudinale sacrée 2 (longueur verticale sacrée 2) = corde verticale sacrée (fig.3) |
idem 1 . |
||
|
Largeur transverse maximum, au niveau du bord antérieur de la facies auricularis |
|||
|
Distance perpendiculaire à 2, au niveau du point le plus profond de la face pelvienne |
palatomètre ou pied à coulisse (jauge de profondeur) |
||
|
Hauteur longitudinale sacrée 3 (longueur verticale sacrée 3) (fig.3) |
parallélomètre |
||
|
Au milieu : distance le long de la face pelvienne du sacrum, entre les points les plus latéraux et les plus bas des facies auriculares. |
|||
|
Largeur transverse sacrée 2 = corde transverse sacrée (fig.3) |
Distance rectiligne entre les points mentionnés pour 8 |
||
|
Distance rectiligne entre les points limitant les bords latéraux : si ces points s'avèrent difficiles à localiser, la mesure sera prise au niveau du bord inférieur des foramina sacralia pelvina inférieurs. |
|||
|
Distance rectiligne au niveau de la ligne médiane, entre le point le plus profond de l'incisura jugularis et le point le plus inférieur du corpus sterni |
|||
|
Distance rectiligne entre les deux points les plus saillants du corpus. Cette mesure doit être prise perpendiculairement à 1 |
|||
|
Distance rectiligne entre le plan de l'extremitas sternalis et l'extremitas acromialis : se méfier des clavicules où cette dernière n'est pas encore totalement ossifiée [ détermination de l'âge] |
|||
|
Le prendre bien perpendiculairement à l'axe diaphysaire |
|||
|
Largeur maximale de l'extremitas acromialis |
|||
|
Distance rectiligne entre le point le plus haut de l'angululus superior et le point le plus bas de l'angulus inferior |
|||
|
Distance rectiligne réunissant le centre de la cavitas glenoidalis et le point médian de la surface triangulaire de l'épine au niveau du bord vertébral de la scapula. |
|||
|
Distance rectiligne entre le point le plus latéral de l'acromion et le point médian de la surface triangulaire de l'épine au niveau du bord vertébral de la scapula. |
|||
|
Distance rectiligne entre le point le plus proéminent du rebord supérieur de la cavité et le point le plus bas du rebord glénoïdien. |
|||
|
Distance rectiligne et perpendiculaire à 12 , entre les points les plus latéraux du rebord articulaire |
|||
|
Distance rectiligne , perpendiculaire au plan de 12 , évaluée jusqu'au point le plus profond de la cavité. |
palatomètre ou pied à coulisse (jauge de profondeur) |
||
|
Angle formé par l'intersection du prolongement des lignes droites de la largeur scapulaire ( mesure 2) et de la longueur du bord axillaire (margo axillaris) Au crayon on fixera sur un papier sousjacent les 4 points suivants :
|
rapporteur |
||
|
Distance rectiligne, mesurée sur la face antérieure de l'os, entre le point le plus haut sur la tête humérale et le point le plus bas de la trochlée |
planche ostéométrique ou grand pied à coulisse |
||
|
Distance rectiligne mesurée sur la face antérieure de l'os, entre le point le plus haut sur la tête humérale et le point le plus bas du capitulum |
planche ostéométrique ou grand pied à coulisse |
||
|
Pour les mesures 1 et 2 on veillera à ce que l'axe longitudinal de l'os soit bien parallèle à la pièce allongée du pied à coulisse et perpendiculaire aux deux mâchoires de l'instrument. |
|||
|
Diamètre maximum absolu, sans considération de l'orientation et évalué à la largeur maximale de l'os. |
|||
|
Idem 5 mais largeur minimale de l'os. |
|||
|
Pour les deux mensurations on prendra le milieu de la diaphyse entre les branches de l'instrument, en le faisant pivoter autout de son axe longitudinal. On notera les valeurs cherchées pendant l'opération. Pour les os dont les épiphyses font défaut, la mesure s'opère quelques millimètres en dessous de la tuberositas deltoidea. |
|||
|
Dans la plupart des cas, l'emplacement se trouvera quelques millimètres en dessous de la tuberositas deltoidea. |
|||
|
Au niveau du plus fort développement de la tuberositas deltoidea [mesure utilisée dans la détermination du sexe] |
|||
|
Angle d'inclinaison du col (angle capito-diaphysaire) (fig7) |
Angle obtus [valeur moyenne de 130°] formé par l'axe diaphysaire et l'axe médian de la caput humeri : ce dernier est perpendiculaire à la base de la tête au contact du col anatomique (contour de la limite du cartilage articulaire). |
rapporteur |
|
|
Angle obtus formé par l'intersection des axes respectifs de la tête humérale et de la trochlée : la valeur mesurée est de ± 133° chez le nouveau-né et augmente jusqu'à ± 164° chez l'adulte. |
parallélographe ou torsiomètre |
||
|
Dans le projet d'étude mondiale de la santé, dirigé par The Ohio State University, 3 paramètres huméraux sont retenus, pour appréhender la robusticité de l'os : la longueur maximum [ 1 ] et les deux diamètres diaphysaires au milieu [ 5 et 6 ]. [ The global history of health project ( http://global.sbs.ohio-state.edu )] [ Data Collection Codebook (2005, pdf)] |
|||
|
Distance rectiligne entre le point supérieur de l'olécrâne et la pointe du processus styloides. |
planche ostéométrique ou grand pied à coulisse |
||
|
Distance rectiligne entre les points les plus profonds, au niveau de la crête médiane de la surface supérieure du processus coronoideus et de la surface articulaire de l'épiphyse distale. |
compas d'épaisseur ou grand pied à coulisse |
||
|
Pour les mesures 1 et 2 on veillera à ce que l'axe longitudinal de l'os soit bien parallèle à la pièce allongée du pied à coulisse et perpendiculaire aux deux branches de l'instrument. |
|||
|
Périmètre minimum, juste au dessus de l'épiphyse distale |
|||
|
Diamètre pris à l'endroit du développement maximal antéro-postérieur de la diaphyse |
|||
|
Diamètre maximum perpendiculaire à 11 |
|||
|
Distance transversale maximale prise au niveau du point le plus bas de l'incisura radialis. |
|||
|
Distance rectiligne antéro-postérieure tangente au point le plus bas de l'incisura radialis : elle est perpendiculaire à l'axe de l'ulna et à 13 |
|||
|
Distance rectiligne, entre le point le plus haut du capitulum et la pointe du processus styloides |
compas d'épaisseur ou grand pied à coulisse |
||
|
Distance rectiligne, entre les points les plus profonds des surfaces articulaires proximale et distale |
compas d'épaisseur ou grand pied à coulisse |
||
|
Pour les mesures 1 et 2 on veillera à ce que l'axe longitudinal de l'os soit bien parallèle à la pièce allongée du pied à coulisse et perpendiculaire aux deux branches de l'instrument. |
|||
|
Périmètre minimum à mesurer entre le milieu du radius et l'épiphyse distale |
|||
|
Périmètre minimum à mesurer au niveau de la diaphyse proximale sous l'angle collo-diaphysaire |
|||
|
Diamètre maximum de la diaphyse, relevé au niveau où le bord interosseux (crista) est le plus saillant. |
|||
|
Diamètre minimum de la diaphyse, relevé au niveau où le bord interosseux (crista) est le plus saillant : il est perpendiculaire à 4. |
|||
|
Angle obtus [± 170°] formé par l'intersection des axes du collum et du tiers proximal de la diaphyse. |
rapporteur |
||
|
Distance rectiligne maximale (distance"hors tout") entre le point le plus élevé de la crista iliaca et la partie la plus basse du tuber ossis ischii |
|||
|
Distance rectiligne entre les points latéraux les plus saillants des deux cristae après reconstruction de la totalité de l'os coxal et du sacrum |
compas d'épaisseur (grand format) (grand format) |
||
|
Distance rectiligne entre le point situé sur la linea arcuata, à l'endroit qui servira de départ pour la mensuration du diamètre transverse du détroit supérieur, et le point le plus élevé de la crista iliaca |
|||
|
Distance rectiligne entre le point A de Schultz [sur le bord de la facette acétabulaire (facies lunata)] et le point le plus élevé de la crista iliaca |
|
||
|
Distance rectiligne entre les deux épines iliaques supérieures |
|||
|
Hauteur de la grande échancrure sciatique (incisura ischiadica major) (fig10) |
Distance rectiligne perpendiculaire à l'arête du versant inférieur de la grande échancrure sciatique (incisura ischiadica major) et la pointe de l'épine iliaque postéro-inférieure (spina iliaca posterior inferior). La branche fixe du pied à coulisse étant bloquée, contre l'arête du corpus ossis ischii, on amène alors, perpendiculairement, la branche mobile proximale de façon que sa pointe touche l'épine iliaque postéro-inférieure au point où la crête de l'échancrure (incisura ischiadica maior) rencontre le bord de la facette auriculaire (facies auricularis). Cette ouverture varie de 30 à 67 mm. |
||
|
Distance rectiligne, évaluée entre le rebord dorsal de l'acetabulum et le point situé au milieu du versant inférieur de la grande échancrure sciatique (incisura ischiadica major) . La mesure doit être prise perpendiculairement aux deux rebords. Cette partie de l'os se conserve le mieux et parfois constitue le seul reliquat du bassin tout entier (Sauter). Cette largeur varie de 25 à 48 mm. |
|||
|
Distance rectiligne, mesurée entre le point A de Schultz [sur le bord de la facies lunata)]et le point où l'axe médian de l'ischion coupe le tuber ossis ischii. |
|||
|
Distance rectiligne entre B, point de croisement de l'axe du ramus superior ossis ischii (axe de l'ischion) avec le milieu du tuber ischiadicum et ISM, point du bord de l'acetabulum le plus éloigné de B (technique de Novotny). |
|||
|
Distance rectiligne, mesurée entre le point A de Schultz [sur le bord de la facette acétabulaire (facies lunata)] et le tuberculum pubicum [extrémité antéro-supérieure de la symphysis pubis] |
|||
|
Distance rectiligne entre le point C, milieu de l'extrémité supérieure de la facies symphysialis et PUM, point du rebord de l'acetabulum le plus proche de C. (technique de Novotny). |
|||
|
Distance rectiligne minimum, relevée entre le point médian du bord antérieur de la base du sacrum (l'ancien promontorium) et le centre de la face postérieure de la symphysis pubis |
|||
|
Distance rectiligne maximale, établie entre les points les plus latéraux des lineae terminales et perpendiculaire à 23. Ces points sont retenus dans la mesure10 . |
|||
|
Le point A de Schultz représente le lieu géométrique de la rencontre des 3 os constituant le coxal : "chez l'enfant les trois pièces sont unies par une synchondrose en forme d'étoile, et ultérieurement par une synostose, qui occupe la cavité cotyloïde (acetabulum) de l'os coxal (Sobotta, 1977, fig.149, p.80)". Ce point est facilement repérable par la présence d'une petite encoche à ce niveau. |
|||
|
Distance rectiligne [distance"hors tout"] entre le point le plus élevé de la tête fémorale (caput) et le point le plus bas du condylus medialis . La face postérieure du fémur est placée sur la planche et l'épiphyse distale repose contre la planchette verticale de la planche ostéométrique ou l'une des deux branches du grand pied à coulisse. |
planche ostéométrique ou grand pied à coulisse |
||
|
Distance rectiligne entre le point le plus élevé de la tête et la tangente inférieure des condyles. Les deux condyles sont appuyés contre la petite planchette verticale de la planche ostéométrique ou l'une des deux branches du grand pied à coulisse. |
planche ostéométrique ou grand pied à coulisse |
||
|
Distance rectiligne entre le point le plus élevé du trochanter major et la tangente inférieure des condyles. Technique idem mesures 1 et 2 |
planche ostéométrique ou grand pied à coulisse |
||
|
Diamètre relevé au milieu, où la ligne âpre (linea aspera) est le plus développée. |
|||
|
Diamètre noté au même niveau et pris perpendiculairement à 6 |
|||
|
Prise au même niveau que 6 et 7 : en cas de saillie excessive de la ligne âpre, la mesure sera effectuée quelques millimètres en dessous. |
|||
|
Largeur transversale maximum de l'extrémité supérieure de la diaphyse, au niveau d'un élargissement transversal de l'os. En cas d'absence d'un bord latéral (externe ou interne), auquel cet élargissement est dû, la mesure sera prise à un niveau plus haut, soit 2 à 5 cm au-dessus de la base du petit trochanter (trochanter minor). |
|||
|
Mesure sera prise au niveau de 9 et perpendiculairement à celle-ci. |
|||
|
Diamètre établi entre les points respectivement le plus haut et le plus bas de la circonférence et que l'on déterminera en tenant l'os de manière que la fovea centralis se trouve au centre du champ visuel. Paramètre utilisé dans la détermination du sexe. |
|||
|
Technique idem 18 perpendiculairement à celle-ci. |
|||
|
Largeur de l'épiphyse distale (largeur épicondylaire) (fig11) |
Distance rectiligne entre les deux points latéraux les plus saillants : elle est paeallèle à la tangente aux deux condyles. Paramètre utilisé dans la détermination du sexe. |
||
|
Angle [valeur de ± 14°] formé par l'intersection de l'axe du col et de la tangente postérieure des deux condyles. |
Parallélographe. torsiomètre rapporteur |
||
|
Angle obtus [entre 115 et 130°] formé par l'intersection de l'axe de l'épiphyse supérieure et celui de la diaphyse. En-dessous de 115° on parle de Coxa-vara; au-dessus de 130° on parle de Coxa-valga; ces valeurs sont considérées comme pathologiques. |
rapporteur |
||
|
Angle aigu [valeur en moyenne de 5 à 13°] formé par l'intersection de l'axe de la diaphyse du fémur et la verticale de la pesanteur, représentée par une perpendiculaire au plan tangent aux deux condyles. |
rapporteur |
||
|
Dans le projet d'étude mondiale de la santé, dirigé par The Ohio State University, 4 paramètres fémoraux sont retenus, pour appréhender la robusticité de l'os : la longueur maximum [ 1], les deux diamètres diaphysaires au milieu [ 6 et 7] et le diamètre maximum de la tête [ 18]. [ The global history of health project ( http://global.sbs.ohio-state.edu )] [ Data Collection Codebook (2005, pdf)] |
|||
|
Distance rectiligne entre le point le plus haut en le point le plus bas de la rotule |
|||
|
Distance rectiligne, évaluée entre les points latéraux extrêmes et perpendiculaire à 1. |
|||
|
Longueur condylo-malléolaire externe Longueur maximum
|
Distance rectiligne du condyle latéral à la pointe de la malléole médiane. La face postérieure du tibia est placée sur la planche, la malléole médiale s'appuyant à la planchette verticale et l'axe diaphysaire étant parallèle à la longue planche verticale. |
planche ostéométrique ou grand pied à coulisse
|
|
|
Longueur maximum |
Technique idem 1 : distance rectiligne "hors tout" incluant l'éminence inter-condylienne (eminentia intercondylica) |
planche ostéométrique ou grand pied à coulisse |
|
|
Longueur du tibia |
Technique idem 1 et 1a : le point condylaire à localiser se trouve sur le bord médial du condyle médial. |
planche ostéométrique ou grand pied à coulisse |
|
|
Distance rectiligne minimum entre le centre du condyle médial et la base de la malléole. Ce dernier point se situe à la transition de la face interne et de cette malléole et la face de l'épiphyse distale qui s'articule avec la trochlée du talus. |
planche ostéométrique ou grand pied à coulisse |
||
|
Diamètre maximum de la diaphyse au milieu = diamètre AP1 (fig 13) |
Distance rectiligne AP entre la margo anterior et la facies posterior, au milieu de la diaphyse. |
||
|
Diamètre maximum de la diaphyse |
Technique idem 8 mais au niveau du foramen nutricium. |
||
|
Diamètre transversal de la diaphyse au milieu = diamètre transversal 1 (fig 13) |
Diamètre au niveau de 8, entre la margo medialis et la margo interossea. |
||
|
Diamètre transversal de la diaphyse = diamètre transversal 2 (fig 13) |
Technique idem 9 mais au niveau du foramen nutricium. |
||
|
A mesurer au niveau de 8. |
|||
|
A mesurer au tiers inférieur du tibia, au niveau où la margo anterior commence à s'effacer. |
|||
|
Angle aigu (environ 8-10° , mais plus grand chez les populations à position accroupie)formé par une droite perpendiculaire à l' axe anatomique du tibia à l'endroit où ce dernier coupe le plan du condyle latéral. |
rapporteur |
||
|
Angle aigu formé par une droite perpendiculaire à l' axe physiologique du tibia à l'endroit où ce dernier coupe le plan du condyle latéral |
rapporteur |
||
|
Le tibia possède deux axes longitudinaux, plus facilement repérables sur la vue latérale de l'os : en effet ces deux axes passent par l'échancrure fibularienne ( incisura fibularis). L'axe anatomique est l'axe sagittal médian dipahysaire, l' axe physiologique [ou mécanique], passe nettement en arrière, sensiblement au niveau des épines du tibia ( tuberculum condylare mediale et tuberculum condylare laterale). |
|||
|
Angle de divergence |
Angle aigu quantifiant l'écart entre l' axe anatomique et l' axe physiologique du tibiadu tibia : il peut se mesurer directement, sur la face latérale comme pour 12 et 13. La technique en est difficile, aussi on aura recours à la géométrie, qui nous fournit l'équation suivante : angle de divergence = angle de rétroversion - angle d'inclinaison. soit [13']= [ 12 ] - [ 13]. |
rapporteur |
|
|
Angle aigu [la valeur oscille autour de 20°] formé par l'intersection des axes transversaux du facies articularis proximalis et du facies articularis distalis. La mesure de cet angle nécessite la détermination des axes au moyen des deux petites plaques de verre portant chacune un trait à l'encre de chine. La première est fixée sur la face proximale, à l'aide de pâte à modeler et son axe passe par le point central de chacun des deux condyles. La seconde repose sur la face articulaire distale que son axe divise (autant que possible) en deux parties égales. Pour prendre la mesure l'observateur tient l'os par la diaphyse de telle manière que l'EP soit dirigée vers lui et que l'ED soit cachée : à ce moment les deux axes forment un angle, bien visible (on peut même fermer un œil ) que l'on peut mesurer avec le rapporteur. On peut également travailler avec le torsiomètre. |
rapporteur |
||
|
Longueur totale |
Distance "hors tout", de la pointe de l' apex capitis fibulae (apophyse styloïde) à la pointe de la malleolus lateralis (malléole externe). |
planche ostéométrique ou grand pied à coulisse |
|
|
Circonférence de la diaphyse |
Elle est prise au milieu de la diaphyse. |
||
|
Distance rectiligne projetée entre le fond du sillon, où passe le tendon fléchisseur du gros orteil (sulcus tendinis m. flexoris hallucis longi), et le point le plus antérieur du facies articularis navicularis. Pour la prise de la mesure, l'os repose sur sa face inférieure. On ne tiendra pas compte de l'axe de la trochlée. |
|||
|
Distance rectiligne projetée entre la pointe du processus lateralis et la face médiane du talus. La mesure se prend au niveau de l'axe transversal de la trochlea tali et perpendiculaire à l'axe sagittal qui divise la trochlée en deux parties égales).Dans la plupart des cas, il se trouve sur la face médiale, au niveau du bord inférieur et de l'axe transversal, une petite excavation dans laquelle la pointe de l'instrument va se loger habituellement.Pour la prise de la mesure, l'os repose sur sa face inférieure. |
|||
|
Distance rectiligne projetée entre le plan de la face inférieure de l'os et la gorge de la trochlée. Le talus est fixé sur une petite plaque de verre et on en mesure la hauteur. L'épaisseur de la plaque sera soustraite de la valeur obtenue. |
|||
|
Distance rectiligne entre les points d'intersection de l'axe sagittal de la trochlée et les bords antérieur et postérieur de celle-ci. |
|||
|
Angle aigu [17 ° environ] formé par l'intersection de l'axe sagittal de la trochlée et de celui du col. On utilise deux petites plaques de verre, chacune marquée d'une droite, tracée à l'encre de Chine et représentant un des deux axes. |
rapporteur |
||
|
Angle aigu [± 40°] formé par l'intersection de l'axe de la tête et du plan de tangence des lèvres du facies articularis calcanea posterior. |
rapporteur |
||
|
Distance rectiligne AP entre le point postérieur extrême du tuber calcanei et le point antérieur extrême du bord supérieur du facies articularis cuboidea : le pied à coulisse est disposé selon le plan horizontal de l'os. |
|||
|
Distance rectiligne AP, elle est parallèle à 1 et plus petite qu'elle : c'est l'axe sagittal de l'os. Elle part également du point postérieur extrême du tuber calcanei mais s'arrête à l'encoche de la portion latérale du facies articularis cuboidea. |
|||
|
Distance rectiligne entre le point le plus latéral du facies articularis posterior et le point le plus médial du sustentaculum tali. Le pied à coulisse sera tenu de manière à ce que la face graduée de la réglette soit à fois parallèle au plan horizontal et perpendiculaire au grand axe de l'os. |
|||
|
Distance verticale entre le point le plus profond de la face supérieure du corpus calcanei et le point correspondant au niveau de la face inférieure. Cette mesure sera prise perpendiculairement à l'axe sagittal. |
|||
|
Angle évalué latéralement : son sommet est le point le plus élevé de la facette articulaire postérieure, ses côtés sont les deux droites partant de ce point et tangentes respectivement aux bords supérieurs, antérieur et postérieur de l'os (Olivier). La valeur angulaire est intéressante car elle donne, indirectement, une idée de la forme de la voûte plantaire : l'angle est habituellement de 150°-165° : une augmentation caractérise un pied dit "plat". Des valeurs fortes se retrouvent également chez le foetus et dans certains traumatismes du pied. |
rapporteur |
||
Fig.1 - Atlas (vue supérieure) et Axis (vue antérieure) [dessins R.Perrot] |
||
OL1 Diamètre antéro-postérieur maximum OL2 Diamètre transverse maximum FV = foramen vertebrae M1 Diam AP maxi foramen vertebrae M2 Diam transv maxi foramen vertebrae |
|
1a Hauteur antérieure VV Largeur maximum de la dens M2 Diamètre transverse maximum
|
| 1 Hauteur antérieure du corps vertébral |
|
2 Hauteur postérieure du CV |
| Fig.3 - Sacrum : vue ventrale (antérieure) et coupe verticale |
||
|
5 Largeur transverse sacrée supérieure 9 Largeur transverse sacrée 2 = corde transverse sacrée 8 Largeur transverse sacrée 1 = arc transverse sacré 2 Hauteur longitudinale sacrée 2 (longueur verticale sacrée 2) = corde verticale sacrée 10 Largeur transverse sacrée inférieure |
|
7 Hauteur longitudinale sacrée 3 ( (longueur verticale sacrée 3) 1 Hauteur longitudinale sacrée1(longueur verticale sacrée 1) = arc vertical sacré 2 Hauteur longitudinale sacrée 2 (longueur verticale sacrée 2) = corde verticale sacrée 6 Profondeur [flèche] maximum de la concavite |
|
|
1 Longueur 5 Largeur Max du corpus sterni |
|
|
|
|
|
1 Longueur max 6 Périmêtre au milieu OL Largeur acromiale |
| Fig.6 - Scapula gauche : vue arrière (dorsale) et cavité glénoïde |
||
| 1 Hauteur scapulaire 2 Largeur scapulaire 7 Longueur de l'épine 16 Angle axillo-spinal |
|
12 Hauteur de la cavité glénoïde 13 Largeur de la cavité glénoïde
|
| Fig.7 - Humérus gauche : vues antérieure et épiphysaire proximale |
||
|
|
1 Longueur maximum 17 Angle d'inclinaison du col KP Périmètre deltoïdien 7 Périmètre minimum de la diaphyse 6 Diamètre minimum au milieu 5 Diamètre maximum au milieu 2 Longueur physiologique
|
[dessin d'après G.Olivier] 18 Angle de déclinaison (ou de torsion) |
|
|
1 Longeur maximum 2 Longueur physiologique 13 Diamètre transversal supérieur: 14 Diamètre antéro-postérieur supérieur 11 Diamètre diaphysaire AP 12 Diamètre diaphysaire transversal 3 Circonférence minimum
|
|
|
2 Longueur physiologique 7 Angle collo-diaphysaire OL Circonférence minimum 2 4 Diamètre diaphysaire transversal maximum 5 Diamètre diaphysaire transversal minimum 3 Circonférence minimum 1 1 Longueur maximum
|
Fig.10 - Bassin et os coxal |
|||||
| Os coxal droit, vue latérale |
Cotyle gauche |
Bassin, vue supérieure |
|||
|
|
OL2 Largeur de l'aile iliaque
1 Hauteur de l'os coxal
OL1 (cf.10 )Hauteur de l'aile iliaque 2
OL3 Hauteur de la grande échancrure sciatique
OL4 Largeur cotylo-sciatique A
17a (cf.NOV2)Longueur du pubis 1
|
|
NOV2 (cf.17a)Longueur du pubis 2
PUM point du rebord de l'acetabulum le plus proche de C. (technique de Novotny)
ISM point du bord de l'acetabulum le plus éloigné de B (technique de Novotny).
|
|
2 Largeur du bassin
10 (cf. OL1)Hauteur de l'aile iliaque 1
24 Diamètre transverse du détroit supérieur
23 Diamètre sagittal |
|
|
19 Diamètre sagittal de la tête fémorale 18 Diamètre vertical de la tête fémorale 29 Angle collo-diaphysaire (ou d'inclinaison) 10 Diamètre AP sous-trochantérien 9 Diamètre transv. sous-trochantérien 6 Diamètre diaphysaire AP au milieu 7 Diamètre diaphysaire transversal au milieu 8 Circonférence au milieu 1 Longueur maximum 4 Longueur au trochanter 2 Longueur en position 30 Angle condylo-diaphysaire (ou de divergence) 21 Largeur de l'épiphyse distale
|
Fémur vu par l'épiphyse proximale [dessin d'après G.Olivier]
28 Angle de torsion
|
|
|
1 Hauteur maximum 2 Largeur maximum |
|
|
||
|
9a Diamètre transversal de la diaphyse 1a Longueur maximum (longueur spino-malléolaire) 9 Diamètre transversal de la diaphyse au milieu 2 Longueur condylo-talaire 1 Longueur totale 1b Longueur du tibia (longueur condylo-malléolaire interne)
|
|
12 Angle de rétroversion 13 Angle d'inclinaison 8a Diamètre maximum de la diaphyse 10 Circonférence de la diaphyse 8 Diamètre maximum de la diaphyse au milieu 13 Angle bi-axial = OL' / Angle de divergence 10b Circonférence minimum de la diaphyse |
| Fig.14 - Talus droit : vues antérieure et dorsale |
|
|
3 Hauteur 17a Angle de torsion de la tête 4 Longueur de la trochlée 2 Largeur 1 Longueur: 16 Angle de déclinaison du col |
|
| Fig.15 - Calcaneum gauche : vues supérieure et latérale |
|
|
|
2 Largeur au milieu OL Angle de Boehler 4 Hauteur 1a Longueur maximum 2 1 Longueur maximum 1 |
3.2.3 - Recherche des indices d'un os précis :
Indice de largeur du bassin [= indice général pelvien]
Indice de largeur de l'ilion 1
Indice de largeur de l'ilion 2
Indice ischio-pubien 1 (Schultz)
Indice ischio-pubien 2 (Novotny)
Indice cotylo-sciatique (Sauter)
Indice de robustesse physiologique
Indice trochantéro-physiologique
Indice diaphysaire au milieu [= indice pilastrique]
Indice diaphysaire sous-trochantérien [= indice de platymérie]
Indice de robusticité de la tête
Indice de robustesse physiologique
Indice radio- huméral [= indice brachial]
Indice de robustesse maximum 1
Indice de robustesse maximum 2
Indice de robustesse physiologique 1
Indice de robustesse physiologique 2
Indice diaphysaire [= indice d'aplatissement]
Indice radio- huméral [= indice brachial]
Indice de concavité glénoïdienne
Indice diaphysaire au milieu [= indice d'épaisseur de Wood-Jones ]
Indice tibio-fémoral [= indice crural]
Indice de robustesse physiologique
Indice de platôlénie [= indice de Verneau]
|
Indice |
Formule |
Classes indiciaires |
Interprétation |
||||
|
Atlas ( fig.1) [ paramètres] |
|||||||
|
Pour mémoire |
|||||||
|
Pour mémoire |
|||||||
|
Axis ( fig.1) [ paramètres] |
|||||||
|
Pour mémoire |
|||||||
|
Pour mémoire |
|||||||
|
Autres vertèbres ( fig.2) [ paramètres] |
|||||||
|
X-97.9 |
vertèbre cyrtorachique |
vertèbre cunéiforme à base antérieure |
|||||
|
98.0-101.9 |
vertèbre orthorachique |
vertèbre rectangulaires |
|||||
|
102.0-X |
vertèbre coelorachique |
vertèbre cunéiformes à base postérieure |
|||||
|
Appliqué aux vertèbres lombaires cet indice porte le nom d'indice lombaire de Cunningham : les vertèbres cyrtorachiques sont qualifiées également de lordotiques (allusion à la lordose lombaire) et celles coelorachiques le sont également de cyphotiques (allusion à la cyphose lombaire). |
|||||||
|
|
|
X-99.9 |
sacrum étroit |
dolichohiérie |
|||
|
100.0-105.9 |
sacrum moyen |
hyperplatyhiérie |
|||||
|
106.0-X |
sacrum large |
platyhiérie |
|||||
|
Pour mémoire |
|||||||
|
Pour mémoire |
|||||||
|
Pour mémoire |
|||||||
|
Pour mémoire |
|||||||
|
Pour mémoire |
|||||||
|
Valeurs allant de 15 à 20. Indice intéressant en phénotypologie et surtout en anatomie comparée : la concavité sacrée étant une caractéristique humaine. |
|||||||
|
Pour mémoire |
|||||||
|
Pour mémoire |
|||||||
|
X-23.4 |
clavicule gracile |
||||||
|
23.5-25,4 |
clavicule moyenne |
||||||
|
25.5-X |
clavicule robuste |
||||||
|
X-45.9 |
clavicule relativement courte / humérus |
||||||
|
46.0-47.9 |
clavicule moyenne / humérus |
||||||
|
48.0-X |
clavicule relativement longue / humérus |
||||||
|
X-14.9 |
extrémité acromiale étroite |
||||||
|
15.0-15.9 |
extrémité acromiale moyenne |
||||||
|
16.0-X |
extrémité acromiale large |
||||||
|
X-63.9 |
dolichomorphie |
scapula étroite (Olivier) |
|||||
|
64.0-66.9 |
mésomorphie |
scapula moyenne |
|||||
|
67.0-X |
brachymorphie |
scapula large |
|||||
|
X-67.9 |
cavité à tendance ovalaire |
|
|||||
|
77.0-79.9 |
cavité moyenne |
|
|||||
|
80.0-X |
cavité à tendance arrondie |
|
|||||
|
Pour mémoire |
|||||||
|
X-46.9 |
scapula basse |
individu à tronc court |
|||||
|
47.0-48.9 |
scapula moyenne |
individu à tronc moyen |
|||||
|
49.0-X |
scapula haute |
individu à tronc long |
|||||
|
L'évaluation des trois classes de l'indice scapulo-huméral peut se faire directement, sans calcul, simplement en tenant compte de la seule hauteur [ 1] de la scapula. |
X-139.9 mm |
scapula basse |
individu à tronc court |
||||
|
140.0-149.9 mm |
scapula moyenne |
individu à tronc moyen |
|||||
|
150.0-X mm |
scapula haute |
individu à tronc long |
|||||
|
X-76.5 |
platybrachie |
humérus aplati |
|||||
|
76.6-x |
eurybrachie |
humérus non aplati |
|||||
|
Indice utilisé dans la détermination du sexe. |
|||||||
|
Les valeurs tournent autour de 19 à 21. |
|||||||
|
Pour mémoire |
|||||||
|
Indice intéressant l'anatomie comparée : les valeurs allant de 73.5 (caractéristique de la bipédie d'Homo sapiens) à 137( allongement considérable de l'humérus dans la brachiation chez l'Orang). |
|||||||
|
X-74.9 |
radius relativement court / humérus |
||||||
|
75.0-79.9 |
radius moyen / humérus |
||||||
|
80.0-X |
radius relativement long / humérus |
||||||
|
Ulna (fig8) [ paramètres] |
|||||||
|
Les valeurs varient autour de 12 à 14. |
|||||||
|
Pour mémoire |
|||||||
|
X-79.9 |
platôlénie |
ulna aplati |
|||||
|
80.0-99.9 |
eurôlénie |
ulna moyen |
|||||
|
100.0-X |
hypereurôlénie |
ulna arrondi |
|||||
|
Pour mémoire |
|||||||
|
Les valeurs varient autour de 16 à 21. |
|||||||
|
Pour mémoire |
|||||||
|
Pour mémoire |
|||||||
|
Pour mémoire |
|||||||
|
Pour mémoire |
|||||||
|
(indice brachial) |
X-74.9 |
radius relativement court / humérus |
|||||
|
75.0-79.9 |
radius moyen / humérus |
||||||
|
80.0-X |
radius relativement long / humérus |
||||||
|
[ = indice général pelvien] |
Pour mémoire : selon PA.Janssens le rapport inverse [1x100/2] serait à préferer. Indice intéressant en phénotypologie. |
||||||
|
Les valeurs varient de 40 à 81 pour Homo sapiens et de 40 à 55 pour les anthropoïdes. |
|||||||
|
Les valeurs varient de 150 à 170. |
|||||||
|
Indice utilisé surtout en anatomie comparée : les valeurs vont de 120 (Homo sapiens adulte)/110 (foetus humain) à moins de 90 chez les anthropoïdes. |
|||||||
|
X-89.9 |
platypellie |
bassin large ou plat |
|||||
|
90.0-94.9 |
mésatipellie |
bassin moyen |
|||||
|
95.0-X |
dolichopellie |
bassin étroit |
|||||
|
Pour mémoire |
|||||||
|
Pour mémoire : indice utilisé dans la détermination du sexe. |
|||||||
|
Pour mémoire : indice utilisé dans la détermination du sexe. |
|||||||
|
Pour mémoire : indice utilisé dans la détermination du sexe. |
|||||||
|
Pour mémoire. |
|||||||
|
Valeur habituelle : 20. |
|||||||
|
Pour mémoire. Indice utilisé dans la détermination du sexe et en phénotypologie. |
|||||||
|
Indice intéressant l' anatomie comparée. Les valeurs se positionnent par rapport à 100 : tête du fémur au dessus du trochanter : Gibbon(98), Homo(95.5) et Orang (94.5)/ tête au niveau du trochanter : Chimpanzé ( ind.de 100)/ tête en dessous du trochanter : Gorille (101) et les Cynomorphes (102). |
|||||||
|
X-99.9 |
diaphyse à pilastre nul |
||||||
|
100.0-109.9 |
diaphyse à pilastre faible |
||||||
|
110.0-119.9 |
diaphyse à pilastre moyen |
||||||
|
120.0-X |
diaphyse à pilastre fort |
||||||
|
Indice diaphysaire sous-trochantérien = indice de platymérie |
X-74.9 |
hyperplatymérie |
diaphyse à aplatissement marqué d'avant en arrière |
||||
|
75.0-84.9 |
platymérie |
diaphyse aplatie d'avant en arrière |
|||||
|
85.0-99.9 |
eurymérie |
diaphyse arrondie en-dessous du trochanter |
|||||
|
100.0-X |
sténomérie |
diaphyse un peu aplatie transversalement en-dessous du trochanter |
|||||
|
Pour mémoire. |
|||||||
|
Pour mémoire. |
|||||||
|
Pour mémoire. |
|||||||
|
Pour mémoire. |
|||||||
|
Pour mémoire. |
|||||||
|
X-49.9 |
rotule basse |
par rapport à la longueur du membre inférieur |
|||||
|
50.0-54.9 |
rotule moyenne |
||||||
|
55.0-X |
rotule haute |
||||||
|
X-50.9 |
rotule étroite |
||||||
|
51.0-55.9 |
rotule moyenne |
||||||
|
56.0-X |
rotule large |
||||||
|
Pour mémoire |
|||||||
|
Pour mémoire. |
|||||||
|
Pour mémoire : cet indice est qualifié également d'indice d'épaisseur de Wood-Jones que certains appellent à tort indice cnémique : sa valeur est en moyenne de deux unités plus fortes que le vrai indice cnémique (Olivier, 1960,p.247). |
|||||||
|
X-54.9 |
hyperplatycnémie |
aplatissement marqué |
|||||
|
55.0-62.9 |
platycnémie |
tibia aplati transversalement |
|||||
|
63.0-69.9 |
mésocnémie |
aplatissement peu sensible |
|||||
|
70.0-X |
eurycnémie |
aplatissement nul = diaphyse arrondie |
|||||
|
Pour mémoire : cet indice présente des variations importantes (78 à 91) surtout intéressantes au plan anatomie comparée des Primates. |
|||||||
|
Fibula [ paramètres] |
|||||||
|
Pour mémoire. |
|||||||
|
Pour mémoire : il évolue de 75 à 80 actuellement mais peut atteindre 92 chez certains préhistoriques (Néanderthal). |
|||||||
|
Pour mémoire : il évolue de 50 à 61 (Néanderthal). |
|||||||
|
Pour mémoire. |
|||||||
|
Pour mémoire : il évolue de 34 à 53. |
|||||||
|
Pour mémoire. |
|||||||
|
Les numéros sont ceux de Martin (1959) et repris par G.Bräuer (1988). Les autres auteurs sont désignés par une à trois lettres : G = Gieseler (source PA Janssens,1987) OL = Olivier (1960) M = Morel (1962) KP = Karidas & Perrot (1991) VV = Van Vark (source PA Janssens,1987) NOV = Novotny (source PA Janssens,1987) Iconographie : sauf mention spéciale les dessins sont de Bert Janssens, les compléments et l'adaptation internet de Raoul Perrot |
